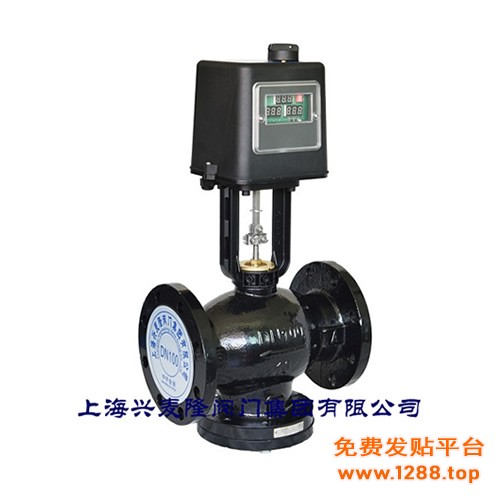

点击图片查看原图
产品概述
ET8260系列电动调节阀是由作用力4000N电动执行器与口径DN80-DN300调节阀体组合而成的电动调节阀系列。其广泛应用于空调、制冷、采暖以及其它楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制系统温度、湿度、压力和节能的目的。
产品特点
1. 执行器选用铝压铸的支架和外罩，体积小，重量轻，强度高。
2. 执行器选用永磁同步可逆电机，带有过载保护功能，限位开关，执行器自行停止。
3. 工作电压：AC24V±10﹪50/60HZ（也可以订制选用AC220V）
4. 控制信号：开关/浮点信号 模拟：0-10V/4-20MA信号
5. 阀体结构形式有两通单做阀，两通平衡阀，三通分流阀及三通合流阀
6. 阀体与管道的连接形式为PN16GB9113.3法兰连接。
7. 阀体可选铸钢，铸铁以适应不同工作介质及温度，介质温度较高时，阀体可选择散热性。
8. 带有阀门行程自适应功能，便于现场安装和调试。
9. 可选配手动装置，实现手动打开/关闭，执行器的设计符合IEC国际标准。
阀体技术参数
|
阀体型号 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
|
阀杆行程 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
|
|
最大压差（MPa） |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
|
流量系数kv值 |
35 |
52 |
88 |
140 |
210 |
320 |
410 |
460 |
|
|
公称压力 |
1.6MPa |
||||||||
|
整体参数 |
1.阀体2.阀芯3.阀帽4.阀杆5.驱动器连接件6.阀门驱动器 |
||||||||
|
液体温度 |
水：-10℃～95℃、可定制蒸汽：：-10℃～250℃ |
||||||||
|
介质 |
冷/热水、蒸汽等 |
||||||||
|
材料 |
阀体 |
球墨铸铁、铸钢、不锈钢 |
|||||||
|
阀芯 |
球墨铸铁、不锈钢 |
||||||||
|
阀杆 |
不锈钢 |
||||||||
|
密封 |
聚四氟填充，V型密封，弹簧自补偿、304 |
||||||||
|
泄漏量 |
单做阀小于KV值的0.04％，套筒阀小于Kv值的0.04% |
||||||||
执行器技术参数
|
控制类型 |
可逆的，递增控制 |
比例式型正转或反转 |
|
电源电压 |
AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ |
|
|
电机形式 |
交流永磁同步可逆电机 |
|
|
作用力 |
4000N |
|
|
控制信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
反馈信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
功率消耗 |
16VA |
|
|
运行速度 |
4.2/mm |
|
|
控制板 |
4000N可数显输入输出以及反馈数值情况，（千分比） |
|
|
最大行程 |
45mm |
|
|
净重 |
4kg |
|
|
防护等级 |
IP54 |
|
|
工作温度 |
-10℃～280℃（低温时介质须不结冰凝固、高温时阀门须加散热功能） |
|
|
储存温度 |
-20℃～60℃ |
|
主要外形连接尺寸
|
阀体通径 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
长度 |
290 |
320 |
340 |
375 |
395 |
460 |
500 |
570 |
|
高度 |
600 |
620 |
630 |
650 |
830 |
850 |
950 |
980 |
|
法兰孔数 |
8 |
8 |
8 |
8 |
12 |
12 |
12 |
12 |
